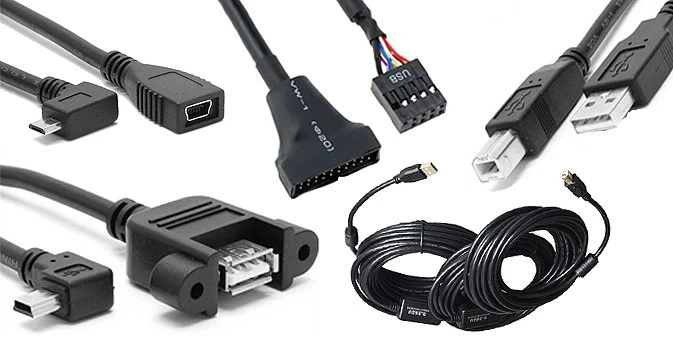

Câble USB 2.0
Câble USB 2.0
Il s'agit de la norme USB (Universal Serial Bus). Presque tous les périphériques compatibles USB et tous les câbles USB prennent en charge au moins l'USB 2.0 (souvent appelé USB haute vitesse). Les périphériques qui adhèrent à cette norme USB sont capables de transférer des données à des vitesses allant jusqu'à 480 Mbit/s.
Les câbles USB 2.0 sont fabriqués avec des conducteurs en cuivre massif, plaqués argent et sans oxygène. Lors de l'utilisation de câbles de ce calibre, il est essentiel de mettre en œuvre une conception à âme solide qui élimine complètement les effets négatifs de l'interaction entre les brins et de l'effet de peau. Chaque conducteur solide est ensuite enveloppé à l'aide de la technologie à double monofilament exclusive de STC, puis encapsulé dans du FEP extrudé, ce qui réduit la capacité du câble, augmentant ainsi la vitesse du signal et la bande passante.
Les câbles USB 2.0 disposent leurs conducteurs selon une géométrie précise en double hélice pour garantir une impédance caractéristique, minimiser la diaphonie et réduire le bruit. Pour réduire davantage le bruit et protéger le trajet du signal USB de toute interférence externe, le STC est doté d'une gaine en feuille d'argent à double couche et d'un blindage tressé en argent. Enfin, le câble USB est coupé à des longueurs réglées mécaniquement avant d'être terminé par des connecteurs entièrement blindés plaqués or, réduisant ainsi les effets microphoniques internes et les résonances d'impédance à haute fréquence.
Avantages du câble USB 2.0
La transmission d'images numériques permet une transmission de signal sans perte et fournit donc de meilleures images que la transmission d'images analogiques.
Oubliez les cartes d'acquisition d'images onéreuses. Depuis 2003, tous les PC sont équipés de plusieurs ports USB intégrés.
Technologie de câble et de connecteur standardisée extrêmement bon marché avec source de tension intégrée pour la caméra. Ils sont beaucoup moins chers que les câbles analogiques Hirose, mais ne sont généralement pas verrouillables.
Caractéristiques du câble USB 2.0
Le câble USB 2.0 offre une bande passante de 480 Mbit/s, ce qui équivaut à un débit de données d'image effectif de 40 Mo/s. Ces performances sont suffisantes pour faire fonctionner plusieurs caméras de résolution standard ou supérieure sur un seul ordinateur et inspecter plusieurs pièces par seconde.
Cette technologie permet le branchement à chaud/branchement à chaud : les appareils peuvent être connectés et détectés pendant le fonctionnement. Fournit une alimentation intégrée (5 VDC) à l'appareil dans le câble à 1 pôle. Les appareils compatibles USB peuvent tirer un total de 500 mA du bus. Par conséquent, les appareils d'une puissance allant jusqu'à 2,5 W peuvent être alimentés via le bus.
Selon les spécifications, la longueur maximale du câble USB ne doit pas dépasser 4,5 m. En utilisant des câbles de haute qualité, des longueurs d'environ 10 m sont également possibles. Si des distances plus longues doivent être parcourues, des concentrateurs peuvent être connectés entre les deux.
Le câble USB à 1 pôle est conçu avec simplicité, avec deux conducteurs d'alimentation et deux conducteurs de données torsadés (D+ / D-). La transmission de données symétrique utilise un fil pour le signal et l'autre pour le signal inversé, ce qui permet au récepteur de doubler le niveau du signal et d'annuler efficacement les interférences généralisées. Cette conception rend les câbles USB pratiquement sans interférence, avec une section transversale fine qui facilite l'installation dans les environnements industriels.
La transmission bidirectionnelle des données est possible : le contrôle de la caméra, le déclenchement et le réglage des paramètres peuvent également être effectués pendant le fonctionnement.
La spécification du bus implique un contrôleur hôte central qui coordonne les périphériques connectés (appelés esclaves). En théorie, jusqu'à 127 périphériques différents peuvent être connectés au bus USB : cela se fait dans une topologie en étoile. Comme un seul périphérique USB peut être connecté à une prise USB, un répartiteur (hub) doit être utilisé. La structure du réseau peut comporter jusqu'à six couches de profondeur. Ne permet pas le chaînage en guirlande comme FireWire.
Cependant, l'expérience pratique avec les systèmes de caméras USB dans les installations industrielles a montré que l'utilisation de plusieurs caméras qui capturent et envoient des images simultanément peut entraîner des problèmes tels que des interférences et la longueur totale du câble. Une bande passante spécifique sur le bus peut en effet être allouée et utilisée de manière exclusive. Caméra USB garantie. Cependant, cette fonctionnalité ne fonctionne plus avec d'autres appareils connectés.
Pour un véritable système multi-caméras, il est préférable de connecter une seule caméra à un bus USB. Les cartes USB supplémentaires sont peu coûteuses et faciles à installer ultérieurement.
STC Electronic Co., Ltd.
STC a été fondée en 2008 à Guangdong, en Chine, et nous sommes fiers de l'assistance et du soutien que nous offrons à nos clients. Notre réseau national de revendeurs se compose de revendeurs secondaires, de revendeurs à valeur ajoutée (VARS), d'intégrateurs de systèmes, de consultants informatiques et de points de vente au détail, entre autres canaux.
STC est un producteur d'assemblages de câbles moulés sur mesure destinés aux fabricants d'équipement d'origine. Nous possédons le savoir-faire interne et les ressources nécessaires pour offrir aux clients des marchés internationaux des services complets de conception, d'ingénierie et de fabrication adaptés à leurs besoins spécifiques. Pour garantir que nous pouvons offrir à nos clients la plus grande sélection de produits et de services, nous établissons des relations durables avec chacun de nos fournisseurs.
Les assemblages de câbles personnalisés spécialisés pour une gamme d'industries, telles que l'armée et l'aérospatiale, les câbles de connexion de caméra, les câbles d'imprimante, les câbles haute fréquence et haute vitesse, ainsi que les composants médicaux et robotiques, font partie des industries dans lesquelles nous nous spécialisons dans la production d'assemblages de câbles personnalisés.
Service OEM ODM
En tant qu'usine de câbles USB, nous proposons des options complètes de câbles USB personnalisés, notamment la personnalisation de la marque, l'impression de logos, les variations de couleurs et l'emballage personnalisé. Améliorez la présence de votre marque sur le marché grâce à nos solutions sur mesure qui vous aident à créer une image unique et à accroître la reconnaissance de votre marque. Travaillez avec nous pour améliorer l'influence de votre marque.
Service excellent
Que vous ayez une question sur un produit ou que vous ayez besoin d'aide, nos équipes de vente et d'assistance dédiées s'engagent à vous fournir des réponses rapides dans les 24 heures. Nous apprécions nos partenariats et nous efforçons de vous aider de la meilleure façon possible avec des échantillons de câbles USB 2.0, des produits et des conseils. Nous deviendrons votre partenaire de confiance et vous fournirons une assistance rapide et complète.
Système de contrôle de la qualité
Afin de fournir des produits de haute qualité aux clients du monde entier, nous avons mis en place un système de contrôle qualité fiable. Nous disposons d'une jeune équipe de développement de produits et effectuons des inspections strictes à chaque étape de la production pour garantir le strict respect des normes de qualité. Nous nous engageons à maintenir une excellente qualité dès les premières étapes jusqu'au produit final. Nous nous engageons à respecter des mesures de contrôle qualité strictes qui nous permettent de fournir en permanence des produits de câbles micro USB de haute qualité.
Livraison rapide
Nos usines fonctionnent à une capacité stable, garantissant des performances et une efficacité optimales. Cela nous permet de maintenir un large inventaire de câbles USB, réduisant ainsi les délais de livraison pour nos précieux clients. Soyez assuré que notre engagement envers l'excellence opérationnelle nous permet de répondre à vos besoins de manière efficace et efficiente.
Connecteur USB 2.0
USB Type A
Connus techniquement sous le nom d'USB 2.0 Standard-A, ces connecteurs sont des connecteurs USB parfaitement rectangulaires que l'on retrouve sur la plupart des appareils non mobiles. Les connecteurs USB 2.0 Type A sont physiquement compatibles avec les connecteurs USB 3.0 et USB 1.1.
USB Type B
Connus techniquement sous le nom de USB 2.0 Standard B, ces connecteurs sont de forme carrée avec une petite encoche sur le dessus. Les fiches USB 2.0 de type B sont physiquement compatibles avec les prises USB 3.0 et USB 1.1 de type B, mais les fiches USB 3.0 de type B ne sont pas rétrocompatibles avec les prises USB 2.0 de type B.
Câble USB Micro-A
Ces connecteurs, en particulier la fiche, ressemblent à une version miniature du connecteur USB 2.0 Type A. La fiche USB 2.0 Micro-A est compatible avec les prises USB 2.0 Micro-AB et USB 3.0 Micro-AB. Cependant, la nouvelle fiche USB 3.0 Micro-A ne s'adapte pas à la prise USB 2.0 Micro-AB.
USB Micro-B
Ces connecteurs sont petits et rectangulaires, mais les coins d'un côté sont inclinés plutôt que carrés. La prise USB 2.0 Micro-B est compatible avec quatre types de prises : les prises USB 2.0 Micro-B et Micro-AB. Les prises USB 3.0 Micro-B plus récentes ne sont pas rétrocompatibles avec les prises USB 2.0 Micro.
Câble mini USB 2.0
Ces connecteurs sont petits, généralement rectangulaires, avec un côté très arrondi. Les fiches USB 2.0 Mini-A ne sont compatibles qu'avec les prises USB 2.0 Mini-AB.
USB Mini-B
Ces connecteurs sont petits, généralement rectangulaires, avec des indentations visibles sur les côtés courts. La prise USB 2.0 Mini-B est compatible avec les prises USB 2.0 Mini-B et USB 2.0 Mini-AB.
FAQ sur le câble USB 2.0
Q : L’USB 2.0 est-il identique à l’USB C ?
Q : L’USB 2.0 est-il identique à l’USB C ?
Q : Comment faire la différence entre l'USB 2.0 et l'USB 3.0 ?
Q : L'USB 2.0 nécessite-t-il un câble spécial ?
Q : Puis-je brancher un port USB 2.0 sur un port 3.0 ?
Q : L’USB 2.0 est-il suffisamment rapide pour la 4K ?
Q : L’USB 2.0 est-il identique à l’USB B ?
Q : L'USB 2.0 peut-il être utilisé pour l'alimentation ?
Q : Que se passe-t-il si vous branchez un port USB 2.0 sur un port USB 3.1 ?
Q : Pourquoi mon port USB 2.0 ne fonctionne-t-il pas dans mon port USB 3.0 ?
Q : Quelle est la distance maximale entre les câbles USB 2.0 ?
Q : Existe-t-il une différence entre les câbles USB 1.0 et 2.0 ?
Shenzhen STC Cable Manufacturer est l'un des principaux fabricants et fournisseurs de câbles USB 2.0 en Chine, bienvenue pour acheter et vendre en gros des câbles USB 2.0 de haute qualité dans notre usine.
